NDIR式CO2传感器 体积小巧、可靠性高,精准的CO2浓度检测手到擒来。将更多的舒适送达各种各样的场所。

特点01

采用单光源双波长方式的红外线光源,实现了长期稳定的CO2浓度输出。

~通过2个检测素子的对比检测来实现浓度检测~

NDIR(非色散红外线吸收式)CO2传感器大致可分为三种类型,即:单光束单波长式、双光束双波长式、单光束双波长式(Single Beam Dual Sensor)。
CDM7162采用的单光束双波长式传感器(Single Beam Dual Sensor)搭载了2种光学滤镜,通过分别检测穿过不同滤镜的红外线量就可实现对CO2浓度的高精度检测 。
CDM7162的2个光敏素子前端分别搭载了不同的光学滤镜,其中的1个光敏素子可以检测出CO2可吸收的红外线波长范围(也称CO2吸收波长)的红外线通过量,另一个光敏素子检测到的是CO2无法吸收的红外线波长范围(可称为参比波长)的红外线通过量,只要按照CO2吸收波长与参比波长之间的红外线通过量之差计算出浓度,即可实现高精度的CO2浓度检测。

模式 单光源单波长式传感器
结构 检测一个光源发出的一种波长
示意图

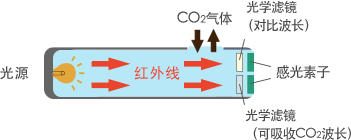

模式 单光源双波长式传感器
结构 分别检测一个光源发出的两种波长
示意图

~免调校的独特信号处理技术~

CDM7162采用的是把室外、或无人的与室外空气相当的室内的CO2浓度作为基准,使用软件进行浓度补偿的技术,只要是一定时期内CO2浓度与室外空气相当(约400ppm)的环境中就不需要调校,从而实现长期准确的浓度检测。

特点02

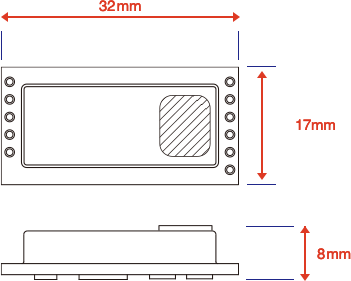

外形小而薄

厚度仅有8mm,非常有利于需要瘦身的环境控制器的设计。

特点03

具有UART/I2C双接口,可迅速将检测结果以数字方式输出到邻近的设备

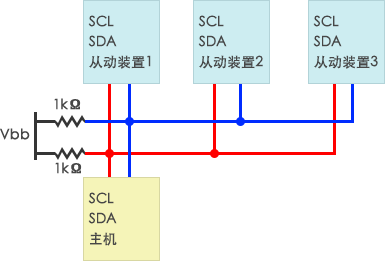

最近,几乎所有的小型电脑(以下称微机)都具有UART(Universal Asynchronous Receiver Transmitter)功能,使用此功能,就可以将CO2浓度的检测结果输出到电脑或控制设备。而且还搭载了可与周边设备进行高速通信的I2C(Inter-Integrated Circuit),可随时与同一基板中近距离连接的服务器进行高速通信。虽然I2C不能与远距离的装置进行通信,但可以使用UART与微机进行连接,然后经微机向各种各样的控制设备·装置发送或接收检测结果的数据。如果让微机搭载通信功能的话,还可以用无线方式传输CO2传感器检出数据,实现遥控操作。

特点04

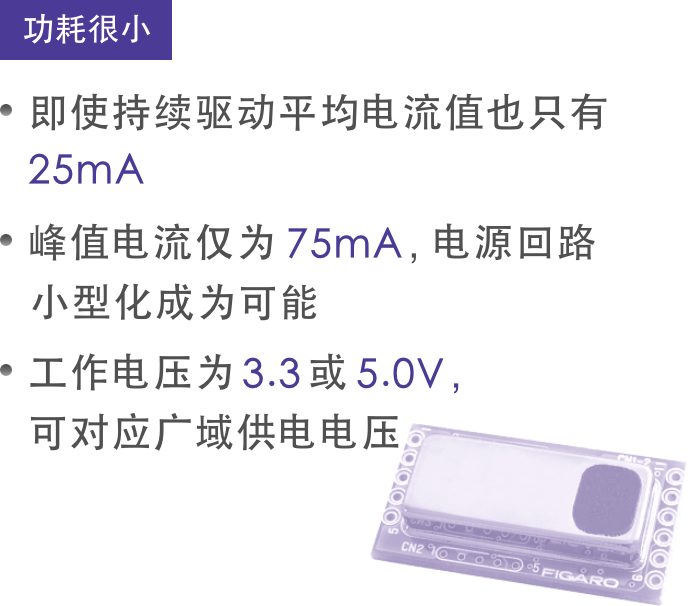

即使持续驱动平均电流值也只有25mA 峰值电流仅为75mA,电源回路小型化成为可能 工作电压为3.3或5.0V,可对应广域供电电压

技术支持

可信赖的技术支持

强大的技术后盾

费加罗技研作为专业的气体传感器制造商,已经在全世界范围内供应气体传感器超过50年,通过这些业绩,费加罗可向用户提供行之有效的气体传感器应用电路设计、壳体设计、操作使用注意事项等技术支持。
对于顾客提出的技术问题,费加罗将负责任地迅速做出回应。

丰富的技术资料

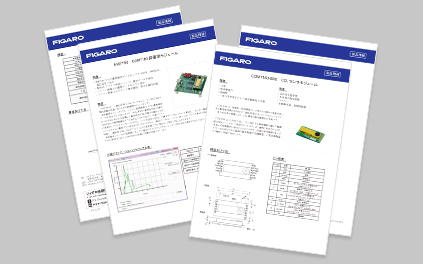

除了产品介绍外费加罗技研还为用户准备了产品的技术手册与通信技术规格等资料。

用途

既可应用于写字楼、公共基础设施等要求检测精度高、长时间开启的场所,也可用于以BEMS、HEMS等为主的室内空气质量控制系统。

用途广泛,可用于创造舒适环境与节能两不误的换气控制与空调设备、小型检测器等等。预计也将会被应用到IoT、M2M这样的环境计量检测输入设备。

安心的品质

提供高品质的CO2传感器模块

Made in Japan
通过电脑控制的测试设备,用CO2气体对所有产品进行校准。
对产品进行彻底的品质管理,向用户提供可高度信赖的可靠传感器。

对检测VOC、CO(一氧化碳)、CO2(二氧化碳)等空气质量控制的气体传感器实现了一站式供应

汇集了可检测低浓度对象气体的VOC传感器、还有可电池驱动的电化学式CO(一氧化碳)传感器。同时生产制造VOC、CO(一氧化碳)、CO2(二氧化碳)传感器的厂家在全世界也属凤毛麟角。

VOC
半导体式

点击以下型号即可进入该产品页面

CO
电化学式

点击以下型号即可进入该产品页面

CO2
NDIR式

点击以下型号即可进入该产品页面
