NDIR（非色散型红外线）式气体传感器的工作原理

NDIR(non-dispersive infrared)式气体传感器是通过由入射红外线引发对象气体的分子振动，利用其可吸收特定波长红外线的现象来进行气体检测的。红外线的透射率（透射光强度与源自辐射源的放射光强度之比）取决于对象气体的浓度。

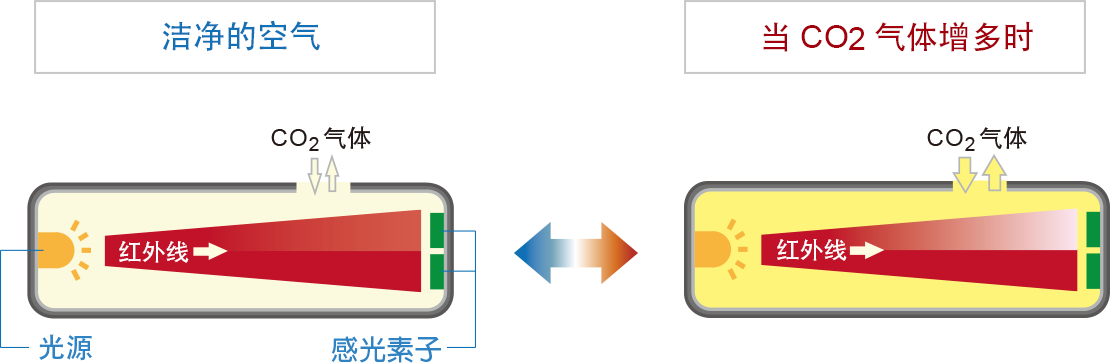

传感器由红外线放射光源、感光素子、光学滤镜以及收纳它们的检测匣体、信号处理电路构成。在单光源双波长型传感器中，在2个感光素子的前部分别设置了具有不同的透过波长范围阈值的光学滤镜，通过比较可吸收检测对象气体波长范围与不可吸收波长范围的透射量，就可以换算为相应的气体浓度。因此，双波长方式可实现长期而又稳定的检测。

检测原理

用中波段红外线照射气体后，由于气体分子的振动数与红外线的能级处于同一个光谱范畴，红外线与分子的固有振动数发生共振后，在分子振动时被气体分子所吸收。

气体浓度与红外线透射率的关系可通过下述朗伯-比尔定律进行说明。对于NDIR式气体传感器来说，对象气体的吸光度ε与光程d是不变的，在与成为对象的气体吸收能（波长）一致的光谱范畴，通过测定红外线的透射率T，即可得到对象气体的浓度c。

\[ \huge{T=I/I_0=e^{-{\varepsilon}cd}} \]

\[ T \]

透射率

\[ I \]

透射光强度

\[ I_0 \]

入射光强度

\[ {\varepsilon} \]

吸光度

\[ c \]

气体浓度

\[ d \]

光程

来自放射源的入射光强度I₀，是通过使用不吸收红外线的零点气体校准后设定的。吸光度ε是利用已知浓度的对象气体进行校准后进行初始设定的。

特长

因为红外线是根据目标气体固有的红外能量（波长）被吸收的，所以气体选择性非常高成为其最大的特长。即使在高浓度的对象气体中长时间进行暴露，也从原理上避免了灵敏度的不可逆变化。
