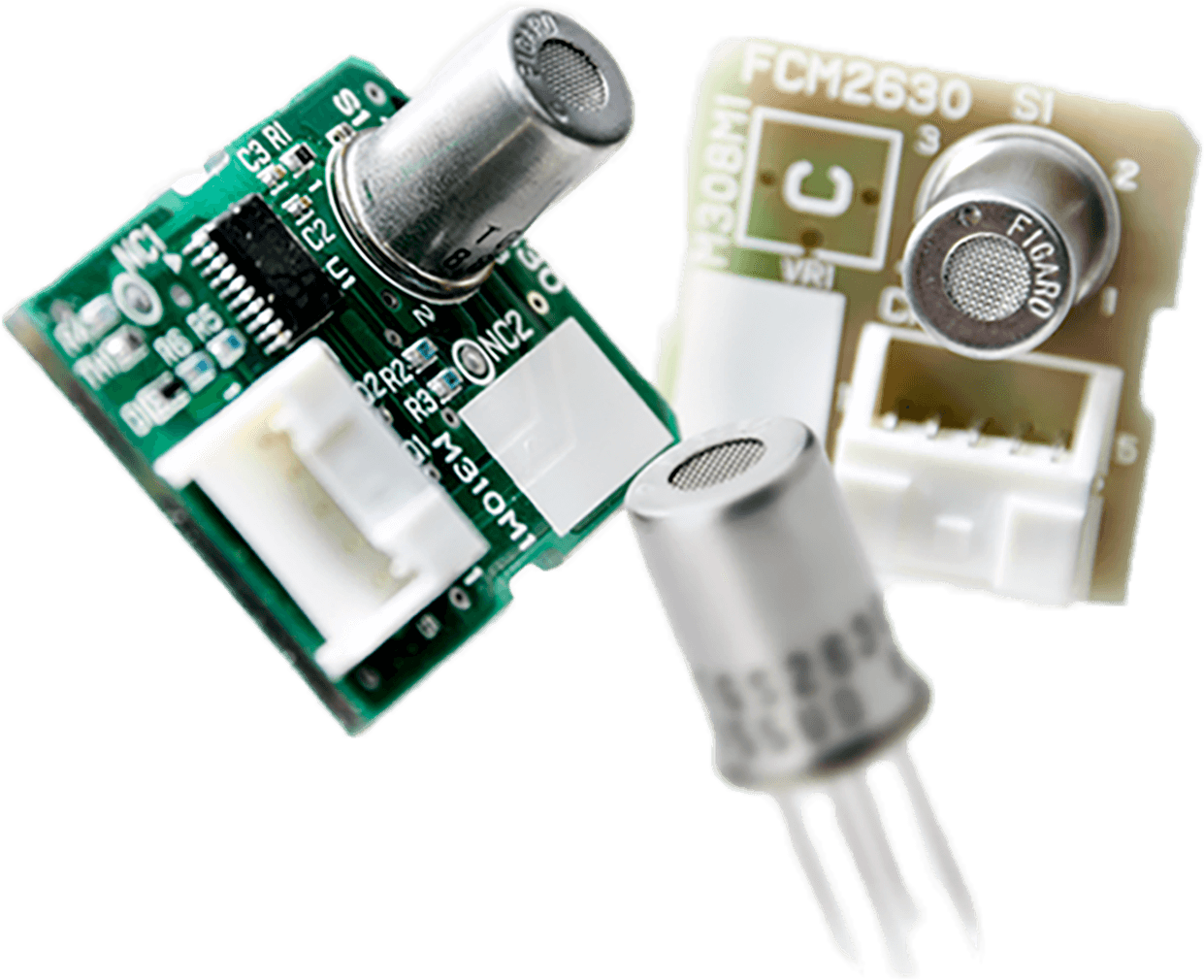

用于检测弱可燃制冷剂的
气体传感器模块FCM2630
符合JRA标准
符合IEC标准

1搭载可靠性极高的半导体式气体传感器, 2: 已完成对R-32的报警点校准, 3:内置温度补偿电路, 4:抗震·抗冲击, 5:小巧·成本低, 6:满足IEC60335-2-40

FCM2630是一款搭载了对各种制冷剂均具有高灵敏度的气体传感器,并且已用弱可燃制冷剂R-32完成报警点调校的模块。传感器为内置独特过滤层的半导体式传感器,不但可减少酒精等干扰气体的影响从而降低误报率,而且具有极高的抗震抗机械冲击性能。本模块还内置温度补偿电路,极大程度地降低了环境温度变化带来的影响。

两种型号可供选择

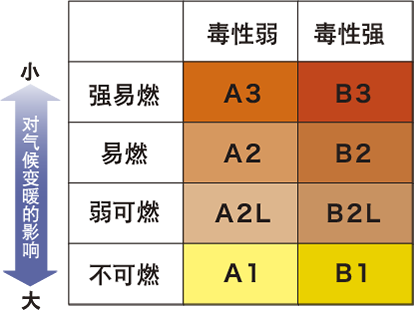

环境友好型弱可燃(A2L)制冷剂与
气体传感器的必要性

目前空调设备广泛使用的制冷剂是化学性质稳定、不可燃(A1)的氟利昂,因此,即便是制冷剂泄露到空调设备外面,不必担忧有起火等安全问题。然而,不可燃(A1)的氟利昂已经明确是引起气候变暖的温室效应气体。

商用空调 示意图

为此,将其替换为气候变暖系数(GWP)更小的弱可燃(A2L)制冷剂已经提上日程。但弱可燃制冷剂仍具有一定的燃烧性,万一泄露的话还是存在引发火灾的可能性。

为了降低上述风险,对那些使用弱可燃(A2L)制冷剂并达到一定量的空调设备或冷冻设备,就有必要设置气体传感器进行泄露检测。

FCM2630的特点

  1. 特点 1

    具有与弱可燃制冷剂R-32检测完美匹配的
    报警浓度设定与温度补偿电路

    FCM2630模块的检测对象以弱可燃制冷剂(R-32)为主,为满足相关技术规格,我们对其报警浓度值一一进行了最优化设定。标准规格的FCM2630模块,其报警值都是以检测R-32而设定的。
    一般而言,半导体式气体传感器可能会因其检测对象气体的浓度不同而在一定程度上受到周围环境温度的影响。不过,由于FCM2630模块中设置了自带温度传感器的温度补偿电路,环境温度的变化对报警值浓度的影响已被降到最小程度。

    对于空调设备厂家而言,已经没必要自行设计气体传感器的温度补偿电路,也没必要使用制冷剂对报警点进行调校。只要将FCM2630传感器模块加装到空调设备上,就可以轻而易举地使设备具有对弱可燃制冷剂的泄露检测功能。

  2. 特点 2

    有2种型号备选的气体传感器模块

    ■ FCM2630-C01
    ■ FCM2630-J0A

    FCM2630是专为制冷设备检测弱可燃制冷剂泄漏而配套设计的气体传感器模块。

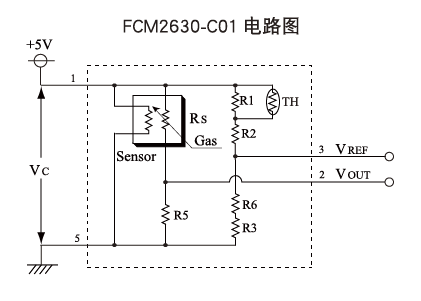

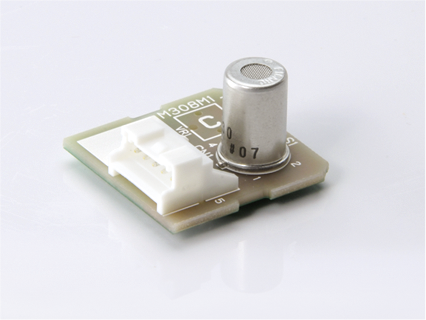

    FCM2630-C01为模拟信号输出模式,报警信号通过外接电压参比电路获取,结构简单,是性价比极优的模块。

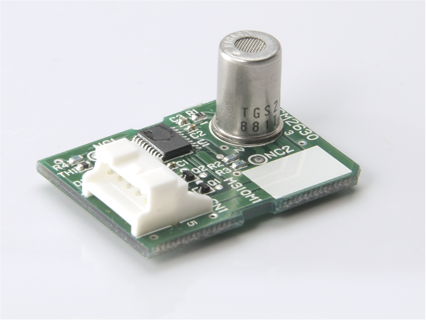

    FCM2630-J0A不但是一款可以输出报警信号,还是一款拥有以数字输出监测信号、故障信号等高性能的气体传感器模块。

    FCM2630是一款完全符合JRA(一般社团法人日本冷冻空调工业会)标准与
    IEC(国际电工委员会)标准的产品。

    型号 FCM2630-C01 FCM2630-J0A
    搭载气体传感器 半导体式传感器 半导体式传感器
    设置检测浓度 完成设置(R-32) 完成设置(R-32)
    温度补偿
    输出信号 模拟输出
    ・传感器信号
    ・报警阈值信号
    数字输出
    ・监控信号/报警信号/故障信号
    尺寸 25×25×16mm 25×34×16mm
    适用标准 满足IEC60335-2-40 Edition 6.0
    满足JRA4068:2021-性能3
    满足IEC60335-2-40 Edition 7.0
    满足JRA4068:2021-性能3
有关气体传感器模块
规格的详情请点击此处

什么传感器技术适合弱可燃(A2L)制冷剂的检测?

适合弱可燃(A2L)制冷剂检测的气体检测方式,有半导体式气体传感器与红外线(NDIR)式气体传感器两种。NDIR式气体传感器的特点是,针对对象气体的选择性好,检测精度也很高,因此很适合用于大型冷冻仓库与冷藏设备等制冷剂泄露的检测。与此相对,与半导体式气体传感器相比而言,当其受到机械振动或冲击时输出可能会发生不可逆的变化,而且当长期在粉尘污染环境中使用时,其光学系统受到污损也会导致输出下降。有必要对其成本过高、外形尺寸过大的不足之处进行充分考虑。

一般来说,半导体式气体传感器尽管灵敏度很高,但选择性方面很容易受到干扰性气体的影响,乏善可陈。可是,FCM2630采用独特的过滤技术,可将酒精等干扰性气体的影响降到很低。

FCM2630外形小巧、成本低廉、使用寿命很长,是作为家用空调与商业设施用途空调弱可燃制冷剂泄漏检测的理想传感器模块。

半导体式
(FCM2630-C01/-J0A)
NDIR式
灵敏度
响应速度
精度
选择性
成本
寿命 5年以上 5年以上
抗震·抗冲击
耐尘·耐灰

半导体式气体传感器是环保型制冷剂替
代与防止气候变暖的强大后盾。

费加罗技研弱可燃制冷剂检测的气体传感器模块FCM2630
已经被数家日本大型空调企业用于一体式空调(商用空调)。
今后随着环保型制冷剂应用的逐渐推进,搭载FCM2630的冷冻·空调设备有望大幅增加。
