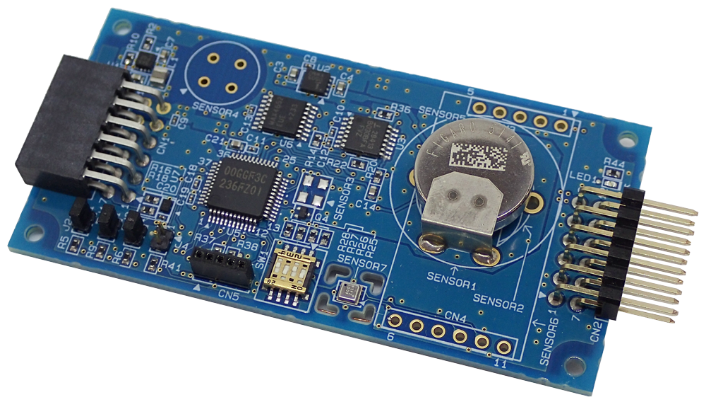

PDEMシリーズ高機能型ガスセンサ評価用
モジュールとは
- PDEMシリーズ（評価用モジュール）は、
フィガロ技研製半導体式・電気化学式・接触燃焼式・光学式ガスセンサの評価に最適です。 - 出荷前に個別キャリブレーションを実施しているため、
デジタルまたはアナログ出力によるガス濃度モニタリング等が可能です。 - 温度・湿度センサを内蔵しているため、環境温湿度のモニタリングの他、
ガスセンサの温湿度補正にも対応します。 - ルネサスエレクトロニクス社のクイックコネクトプラットフォームとの互換性があります。
PDEMシリーズの特徴

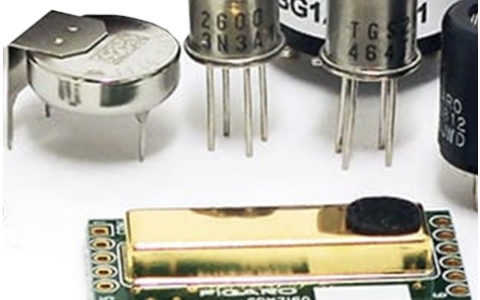

各種フィガロ技研製センサを搭載可能
・半導体式 (TGS2600/2602/2603)
・電気化学式 (TGS5141/FECS series)
・接触燃焼式 (TGS6810)
・NDIR式 (CDM7162)
各種センサに対応するモジュールラインナップを用意
信号処理ソフトウェア内蔵
・ガス濃度演算
・温湿度補正
・ドリフト補正
センサ種に応じた専用の信号処理ソフトウェアを搭載

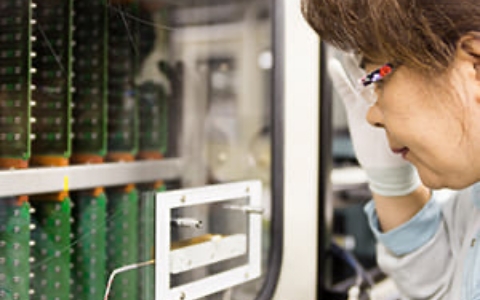

出荷前のプレ・キャリブレーション
ターゲットガスを用いた
キャリブレーション済みモジュール
センサ種に対応したキャリブレーションを実施
I2C通信インターフェース内蔵
・ガス濃度演算
・温湿度補正
・ドリフト補正
I2C通信によるリアルタイムモニタリングが可能
初めてのガスセンサ評価に最適です
PDEM評価用モジュールの機能
※PMODTMはDIGILENT社の登録商標です
ポイント
- デジタル出力およびアナログ出力に対応
- センサ種に応じて必要な補正ソフトウェアを内蔵しているため、直ぐにでも評価可能
デイジーチェーンによる クイックコネクトプラットフォーム互換仕様の
無線通信モジュールや複数のセンサモジュールとの連結

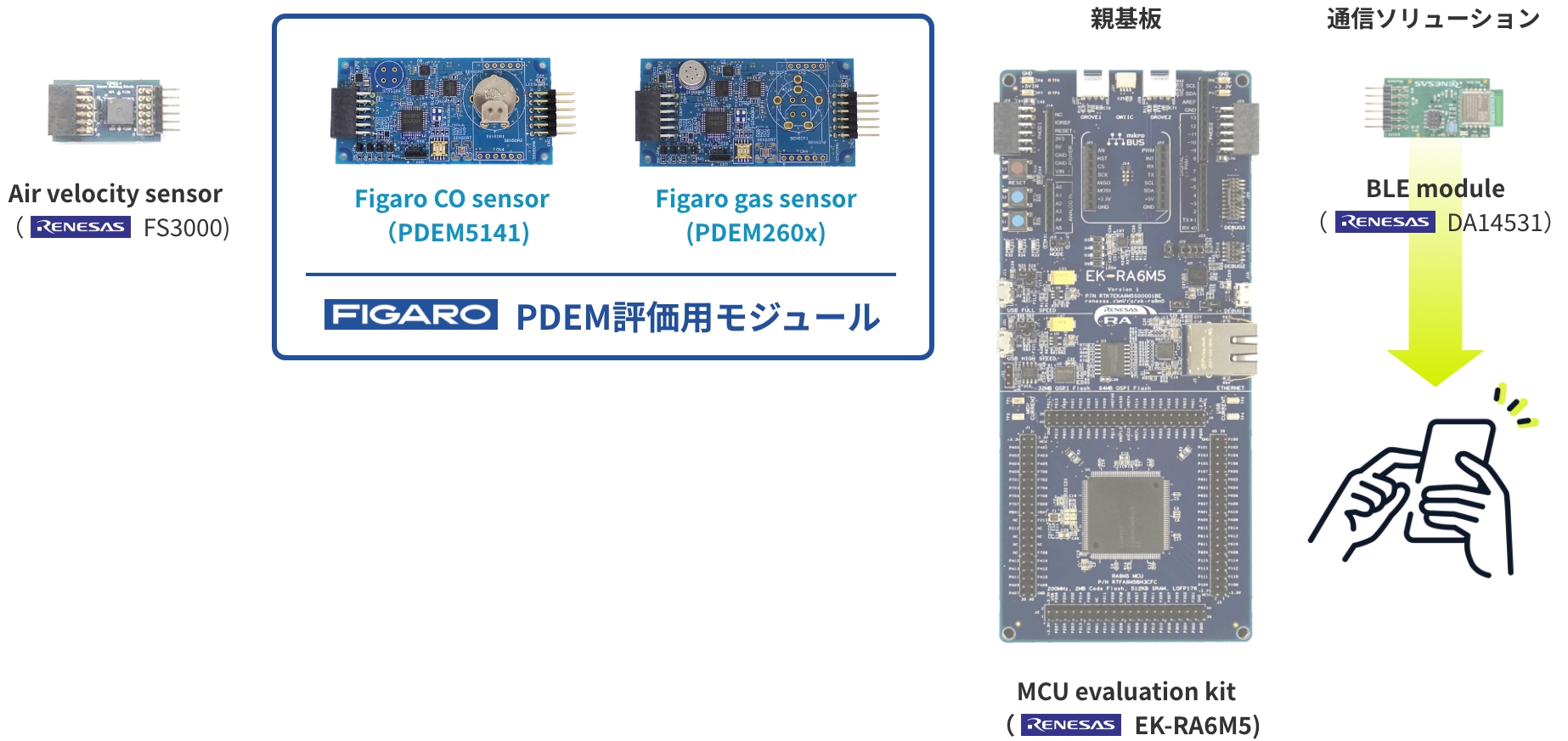

システム構築例
ディジーチェーン接続で各種の
モジュールを連結可能
ポイント
- クイックコネクトプラットフォーム互換通信モジュールとの接続により無線通信（ BLE/Wi-Fi/LTE他 ）可能
フィガロ技研のPDEM評価用モジュールをクイックコネクトプラットフォーム互換通信モジュールにデイジーチェーン接続することにより無線通信機能が利用できます。
クイックコネクト
プラットフォームとは？
ルネサスエレクトロニクス社が提供するモジュール式開発プラットフォーム。
組合わせて使用可能なハードウェアとソフトウェアの提供により、
マイコン＋センサ＋通信のカスタムIoTシステムを早期に実現可能です。
-
Building blocks for
System Design -
Industry-standard
interface -
Accelerated time
to market -
Easily add wired &
wireless Connectivity
※ デイジーチェーンによりPMODTM互換センサを連結可能です。
【 ご注意 】フィガロ技研で提供可能なモジュールは「PDEM評価用モジュール」のみです。
ルネサスエレクトロニクス社製EK-RA6M5および通信用モジュールについては、ルネサスエレクトロニクス社のサイトをご参照ください。
製品情報
各種のフィガロ技研製ガスセンサを搭載した
PDEM評価用モジュール
表示されていない部分は横にスクロールしてご覧いただけます。
| 型番 | 搭載センサ | 対象ガス | 検知原理 | 濃度範囲 | QCIoTシリーズ評価用モジュール |
|---|---|---|---|---|---|
| PDEM42-20 | FECS42-20 | 二酸化窒素 | 電気化学式 | 0～30ppm | QCIoT-Figaro-FECS42-20 |
| PDEM43-20 | FECS43-20 | 二酸化硫黄 | 電気化学式 | 0～30ppm | QCIoT-Figaro-FECS43-20 |
| PDEM44-100 | FECS44-100 | アンモニア | 電気化学式 | 0～150ppm | QCIoT-Figaro-FECS44-100 |
| PDEM44-1000 | FECS44-1000 | アンモニア | 電気化学式 | 0～1500ppm | QCIoT-Figaro-FECS44-1000 |
| PDEM50-100 | FECS50-100 | 硫化水素 | 電気化学式 | 0～150ppm | QCIoT-Figaro-FECS50-100 |
| PDEM5141 | TGS5141 | 一酸化炭素 | 電気化学式 | 0～150ppm | QCIoT-Figaro-TGS5141 |
| PDEM2600 | TGS2600 | 室内空気質 | 半導体式 | Index 0～500 | QCIoT-Figaro-TGS2600 |
| PDEM2602 | TGS2602 | 室内空気質 | 半導体式 | Index 0～500 | QCIoT-Figaro-TGS2602 |
| PDEM2603 | TGS2603 | 室内空気質 | 半導体式 | Index 0～500 | QCIoT-Figaro-TGS2603 |
| PDEM6810 | TGS6810 | メタン・水素 | 接触燃焼式 | 0～5000ppm | QCIoT-Figaro-TGS6810 |
| PDEM7162 | CDM7162 | 二酸化炭素 | 光学式(NDIR) | 0～5000ppm |  PDEM7162※RENESASのサイトに当該資料はございません。 |
※ ルネサスエレクトロニクス社のQCIoTシリーズ評価用モジュールに関する資料は、表中のリンク先より入手可能です。
