VOC成分濃度モニター FTVR-06
体調不良の原因究明をサポート
用途
室内におい物質の
低減化製品の効果確認
性能評価
居室環境の雰囲気検査に
現場環境調査
特長

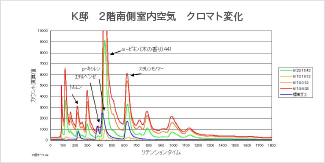

ガスクロマトグラフ法による
ガス分析
カラムによるガス分離を行いクロマトを取得しますので、そのピークからガス成分を特定することができます。

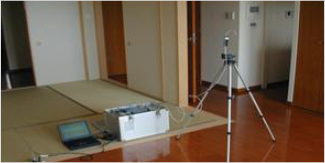

キャリアガス用ボンベが不要な
可搬型でオンサイト測定が可能
周囲の大気を精製してキャリアガスとするためガスボンベを準備する必要がありません。そのため、現場で測定して、その場で結果を確認することができます。
半導体式ガスセンサと濃縮による
低濃度VOC検出を実現
ガス検知には高感度な半導体式ガスセンサを用い、さらに濃縮操作を行うことで10μg/㎥オーダーの極低濃度VOC検出が可能です。 （標準測定時間:30分）

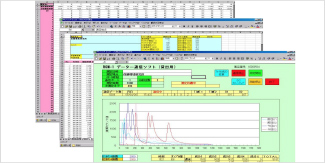

クロマトデータの取得が可能
付属のPCアプリを使用すれば、クロマトグラムを取得でき、クロマトデータをEXCEL形式で保存できるようになります。
応用例
-
室内空気質改善製品の性能評価
脱臭器やVOC除去装置等の室内空気導入口と排出口のVOC濃度を比較すれば、VOC低減レベルが成分ごとに確認できます。さらに、製品を実際に設置したときの効果確認を行うこともできます。 ※1
-

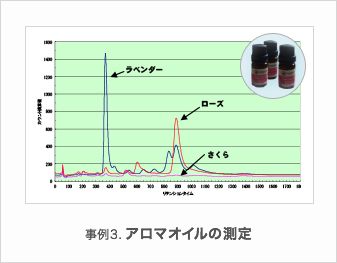

香り成分の拡散モニタリング
アロマ等の香り成分を発生させたときの時系列濃度変化を取得して、香りの拡散状態を把握することができます。
-
製造製品からのVOC拡散状態の調査
製品や家具などを設置した後の成分ごとのガス濃度変化を測定して室内環境変化を確認することができます
- ※1
- FTVR-06に搭載しているガスセンサは酸素やオゾンの影響を受けます。
装置からこれらのガスが放出されると実際の低減効果以上に表示濃度が低下することがあります。

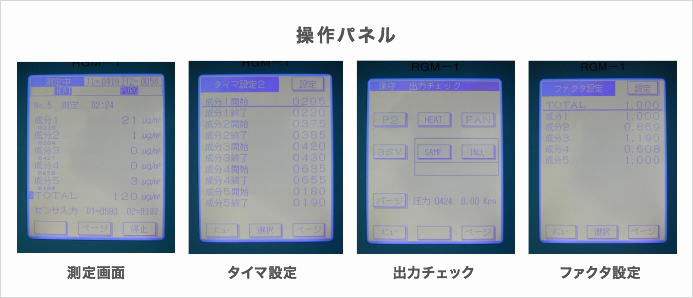

操作方法
- ※①～②の所用時間はおよそ30分です。
- ※①および②は、電源ON後に一度行えば電源をOFFするまでは実施する必要がありません。
- ※③～④を自動的に繰り返すこともできます。

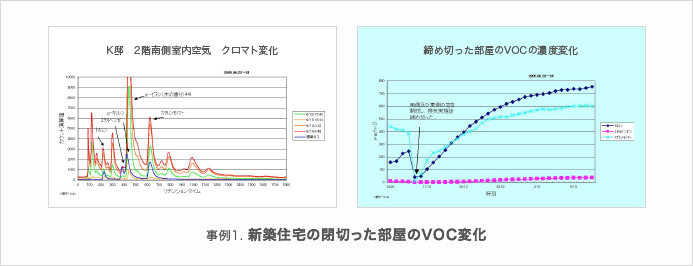

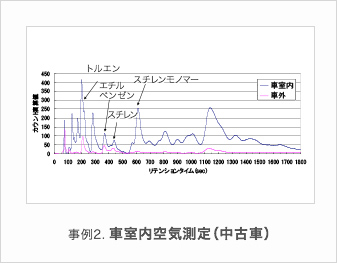

事例紹介
注意事項
- ・ガス成分によっては感度を示さない場合がございます。検知可能なガス成分については弊社までお問い合わせください。
- ・簡易測定器のため、表示数値はTVOC量の目安としてお取り扱いください。
- ・高濃度のVOC蒸気等に直接暴露すると感度が劣化するおそれがあります。
- ・測定中断後、捕集管が高温のままで再び測定を行うことは絶対にお止めください。
捕集管が耐熱温度を超えて破損するおそれがあります。 - ・本装置は屋内設置機器です。
この製品に関するよくあるご質問
- すべてのVOCを測定することができるのですか？
- トルエンやキシレンなどのガスが測定できます。詳しくはフィガロ技研までお問合せください。
- どの程度の濃度レベルを測定することができますか？
- 検出できる濃度はガス種によって変わるため一概には言えません。トルエンであれば数十ppbから測定できます。詳しくはフィガロ技研までお問合せください。
- 自動で連続測定することはできますか？
- 可能です。本体単独で使用した場合は最大9回連続で測定でき、PCと接続した状態では最大500回連続で測定することができます。
- クロマトに現われるすべてのVOCピークの濃度を測定することはできますか？
- 最大で5種類のガスの濃度を測定することができます。
- 消耗品はありますか？
- スクラバー（2本）です。
- デモ機はありますか？
- 購入検討のためのデモ機を準備しております。フィガロ技研へご用命ください。
仕様
| 名称 | VOC成分濃度モニター |
|---|---|
| 品番 | FTVR-06 |
| 検知対象 ※2 | 空気中に含まれる、トルエン、エチルベンゼン、キシレン、スチレン等の揮発性有機物、検出成分VOC総量（TOTAL） |
| 検知方式 | 固相吸着・加熱脱離・ガスクロマトグラフ法 |
| 検出器 | 半導体式VOCガスセンサ |
| 検知濃度範囲 | 10～100μg/㎥、トルエン（10分間試料サンプリングの場合） 100～1,000μg/㎥、トルエン（1分間試料サンプリングの場合） その他の成分は分析設定条件によります。 検出成分総量（TOTAL）100～9,999μg/㎥ |
| 再現性 ※3 | ±5% （500μg/㎥相当のトルエンの場合） |
| 自動測定回数 ※4 | 最大500回 |
| 測定周期 ※4 | 秒単位で自由に設定可能 |
| 表示 | PC及び液晶ディスプレー（タッチパネル操作用） |
| サンプリング流量 | 約100mL/min |
| サンプリング時間 | 標準60秒／30秒～9,000秒（測定対象濃度による） |
| 周囲温室度 | 15～35℃／85%RH 以下（結露しないこと） |
| 電源 | ＡＣ100 ±10V 50/60Hz |
| 重量 | 約12kg |
| 寸法 | 310(H)×400(W)×250(D)mm |
| 付属品 | 取扱説明書／CD-ROM(PCアプリケーション） 通信ケーブル（RS232Cケーブル+RS232C⇔USB変換ケーブル）／ACコード 捕集管／サンプリングチューブ／キャリングケース（オプション、アルミ製） |
- ※2
- 上記具体例以外の成分に関しましてはお問い合わせください
- ※3
- 校正直後の場合（測定条件はJIS規格に準拠）
- ※4
- PC連携の場合
